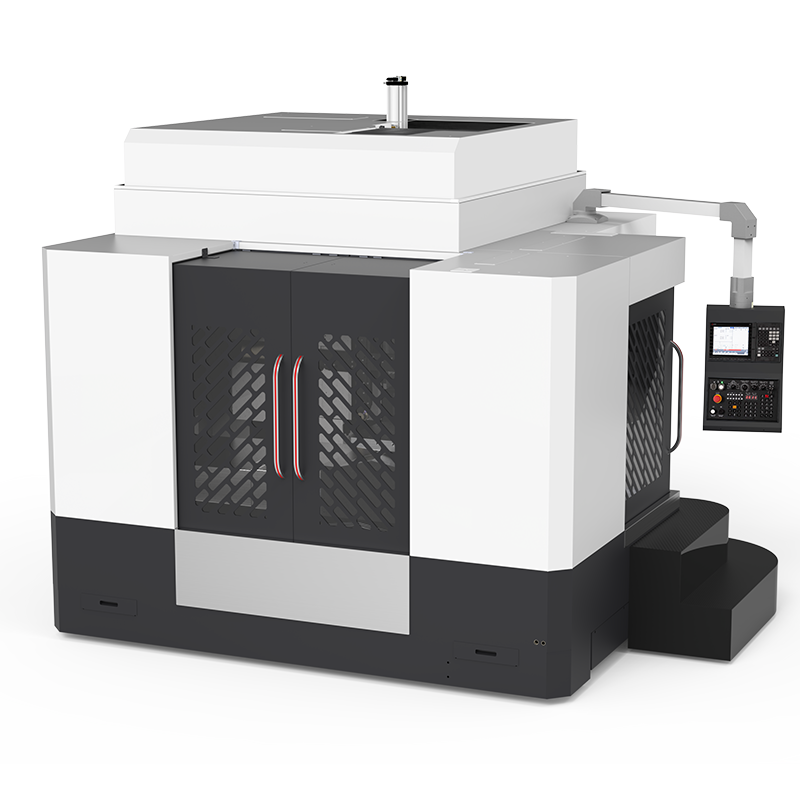

| 名称 | 单位 | VH10（配500转台） | VH10（配630转台） |
| X/Y/Z1（立）/Z2（卧）行程 | mm | 1100*700*720*600 | 1100*650*720*595 |
| 旋转工作台尺寸 | mm | 500*500 | 630*630 |
| 最小分割角度 | mm | 1° | 1° |
| 旋转工作台载重（容许最大） | kg | 500 | 1200 |
| Z1立式主轴中心至立柱距离 | mm | 765 | 765 |
| Z1立式主轴端面至台面距离 | mm | 160-880 | 160-860 |
| Z2卧式主轴轴心线到工作台距离 | mm | 600~ -150 | 595~ -155 |
| Z2卧式主轴端面到工作台中心距离 | mm | 300-1020 | 375-1025 |
| 主轴锥孔/直径 | BT | BT40-Φ155 | BT40-Φ155 |
| 主轴转速 | rpm | 12000 | 12000 |
| （X/Y/Z）快速移位 | m/min | XY:36 Z1/Z2 :20 | XY:36 Z1/Z2 :20 |
| 滚珠丝杆 | mm | Φ40*12 | Φ40*12 |
| 线性导轨（线轨宽度/滑块数量） | / | XZ：45#滚柱线轨+标准滑块 Y轴：35#+标准滑块（四线轨） | XZ：45#滚柱线轨+标准滑块 Y轴：35#+标准滑块（四线轨） |
| 最大允许工件旋转直径 | mm | Φ1250 | Φ1250 |
| 光机外观尺寸（长*宽*高） | mm | 2570*2450*2650 | 2570*2450*2650 |
| 机器重量 | kg | 约7000 | 约7000 |
1、三轴采用台制“银泰PMI或上银HIWIN”C3级滚珠丝杆
2、三轴采用台制“银泰PMI或上银HIWIN”滚柱线轨
3、三轴采用P4级轴承
4、三轴“Speedcn”联轴器
5、三轴“Speedcn”防护罩
6、“创能”TC500(500*500)转台
7、“Speedcn”直接式短鼻主轴（立卧各一支）
8、增压缸
9、容积式注油器
10、工具箱及调整工具
11、Z轴氮气配重，不含液压站（卧式不配配重）
1、BT40-24T立式刀库
2、BT40-24T卧式刀库
3、“创能”TC500(630*630台面)
